三极管开关电路图详解：8种经典的晶体管开关
晶体管（transistor）是一种固体半导体器件（包括二极管、三极管、场效应管、晶闸管等，有时特指双极型器件），具有检波、整流、放大、开关、稳压、信号调制等多种功能。
晶体管（三极管）的功能之一就是作为开关，利用其截止特性，实现开关功能。但是很多人并不能很好的理解三极管的开关功能，下面以8个实例图片，生动的阐述三极管作为开关的功能。
1.低边开关

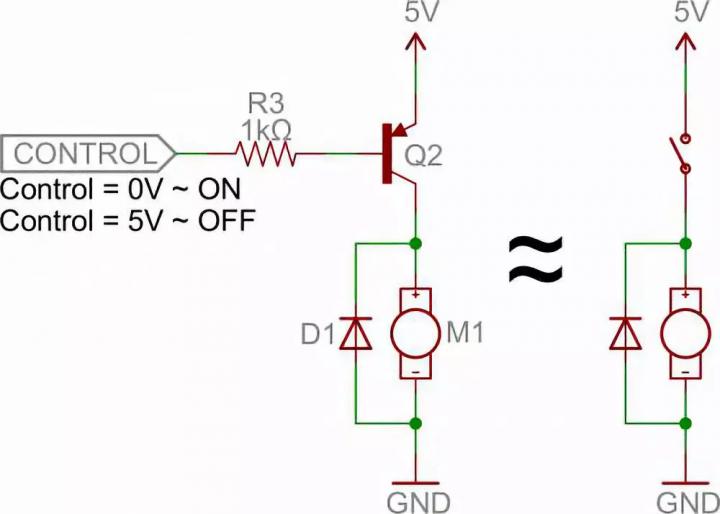

2.高边开关
3.基极电阻

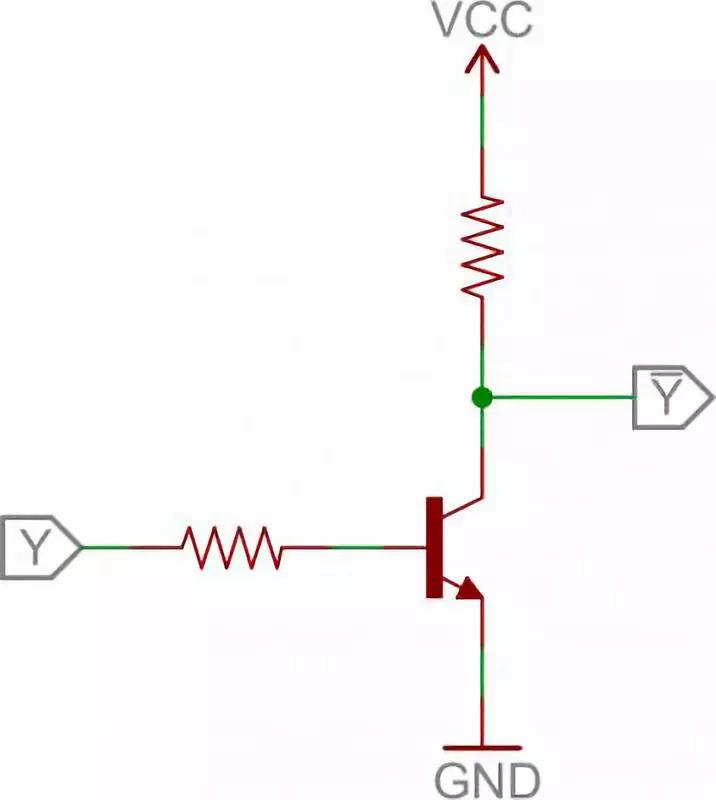

4.非门电路

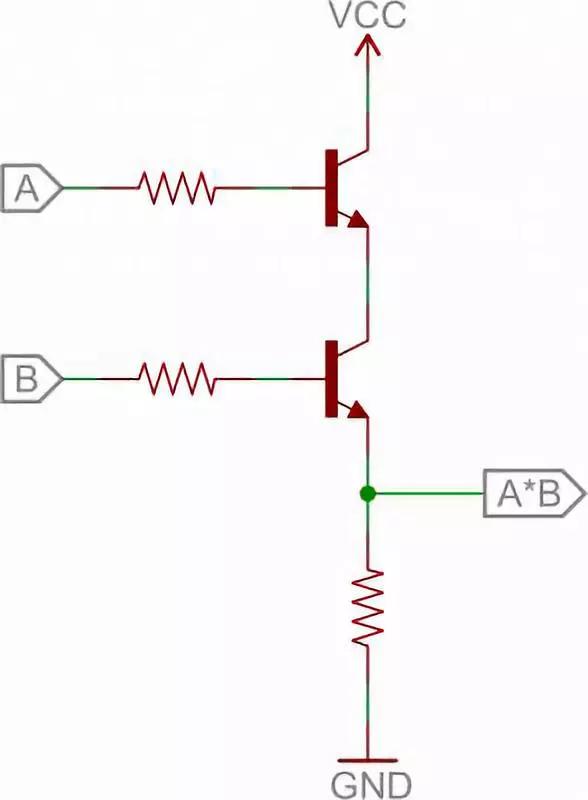

5.与门电路
6.或门电路
7.H桥电路
8.振荡器
这些电路不知道大家明白了没有，这对硬件工程师来说，算是最基础的电路。
来源：21ic电子网
