三极管静态工作点详解：静态工作点有什么作用？

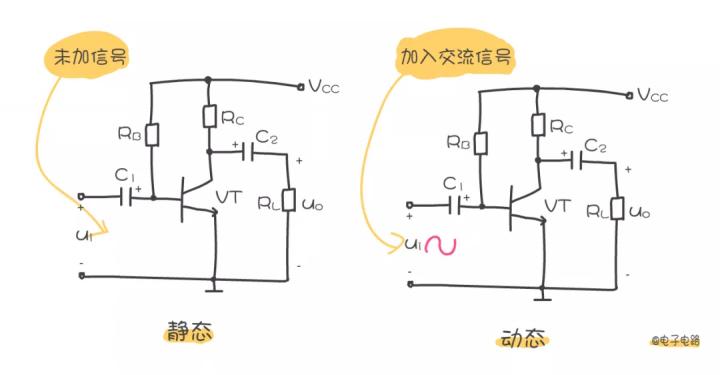

三极管有静态和动态两个状态
静态是指三极管在未加信号时的直流工作状态
在静态状态下各电极电流称为静态工作电流
动态是指三极管在加入交流信号时的工作状态
在动态状态下各电极电流称为动态工作电流
（以下的以共发射极放大电路举例说明）
三极管工作离不开直流电路
如果三极管直流电路工作不正常
则三极管交流电路就不可能正常工作
静态工作点是指在静态状态下
也就是放大电路未加入交流信号时
电路处于直流工作状态
这些电流、电压的数值可用三极管
输入输出特性曲线上一个确定的点表示

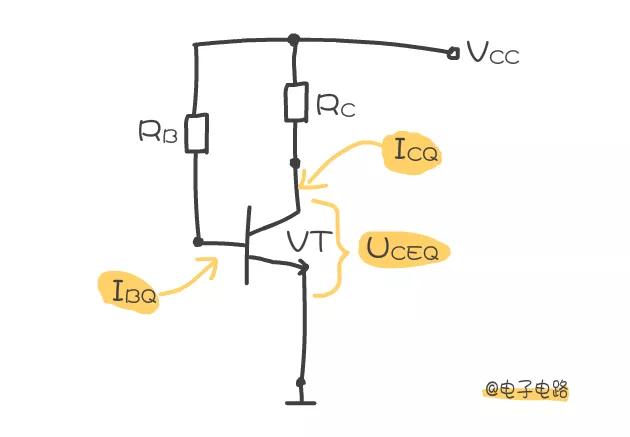

静态工作点也叫Q点
一般包括IBQ、ICQ、UCEQ
静态工作点作用：
确定放大电路的电压和电流的静态值
选取合适的静态工作点
可以防止电路产生非线性失真
保证放大效果
总之
放大器的静态工作点是否设置得合适
会直接影响到放大器是否能够正常工作
如何计算当前放大电路的静态工作点？
（即计算IBQ、ICQ、UCEQ）

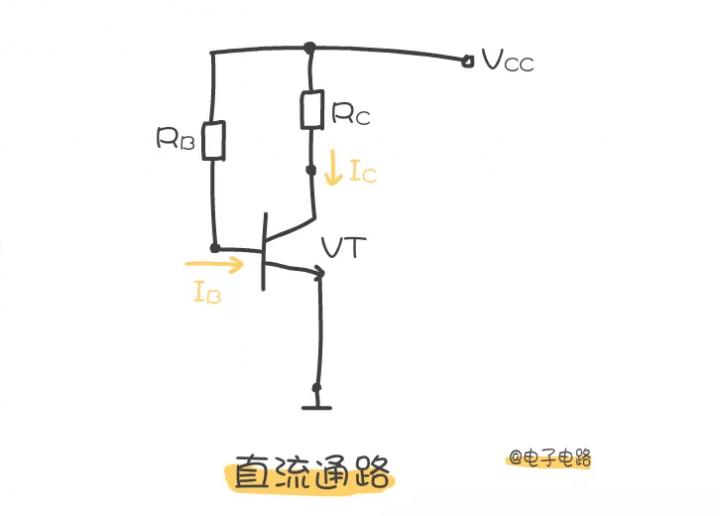

首先，要画出三极管放大电路的直流通路
直流通路是在没有交流信号时
直流电流流经的通路
画直流通路时，电容要开路

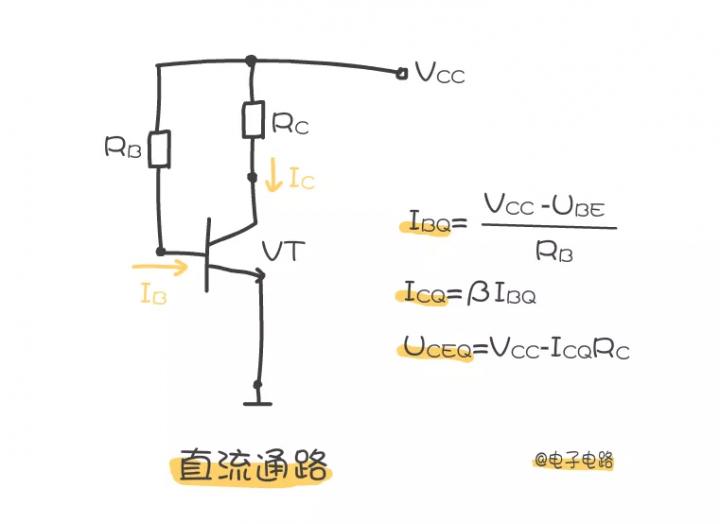

通过对直流通路进行电路分析
就可以计算出
在当前元件参数下的三极管的IBQ、ICQ、UCEQ了
怎么确定静态工作点？
静态工作点是直流负载线
与三极管输出特性曲线的交点
随着IB的不同
静态工作点会沿直流负载线上下移动
怎么知道三极管输出特性曲线是怎样的？
查找当前三极管的数据手册

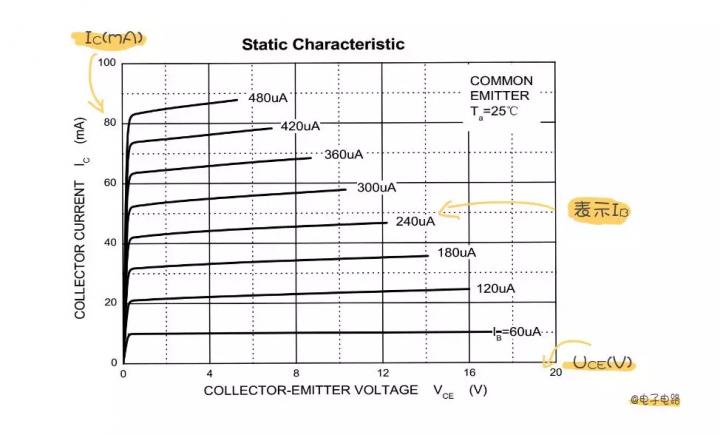

下面是三极管S9013数据手册中的输出特性曲线
在特性曲线上画出直流负载线（ICQ、UCEQ）
（假如如果前面计算得IBQ=240uA、ICQ=100mA、UCEQ=12V）
当ICQ=100mA、UCEQ=12V则直流负载线是这样的
再画出在IBQ=240uA下的特性曲线
两条线的交点就是静态工作点
怎么知道当前的静态工作点合适不合适？
如果静态工作点靠近饱和区
会造成饱和失真
如果静态工作点靠近截止区
会造成截止失真
所以，静态工作点一般
设置到直流负载线的中央是比较合适的
