硬件工程师和软件工程师调试产品的时候，在项目初期阶段，往往没有完整的整机，只有电路板可以使用。
裸露的电路板，在使用和测量的时候，很容易短路损坏。
我们整理出几个小技巧，能够显著提高工程师调试和测试的效率。
长短线，避免电源短路
硬件工程师、嵌入式软件工程师桌面上通常都很乱，一块电路板，几组电源线，几台直流电源，非常常见。
如果电源线很容易就碰到一起短路了，就会对测试和调试效率造成影响。、
如果电源线剪成一样的长度，使用电源夹子的时候就很容易短路。
如果电源线剪的一长一短，因为导线本身有一定的硬度，正负极就很难碰到一起去了。
这种剪线方式，一次成型，比贴绝缘胶要更快速，尤其适合没有直插电源、也没有供电夹具，必须要手工焊接电源线的场景。
用数字电源，防止电路板短路
硬件单板调试的时候，电路状态不稳定，也缺乏绝缘保护，很容易造成电路板短路烧毁。如果使用普通的插头供电，看不到电流大小，一旦短路，闻到糊味了才能发现。
通常应当尽可能的使用数字直流电源供电，一方面发现电流过大可以马上断电，保护电路板不会烧毁，另一方面可以查看工作电流是否异常偏大或偏小，来判断电路板工作是否正常。
直到电路稳定下来了，有整机了，再使用普通插头供电。

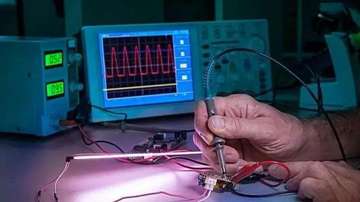

铜箔当作测试点，方便示波器探测

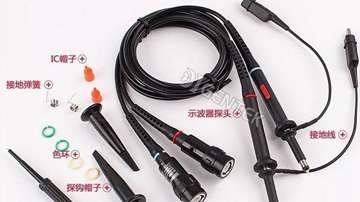

电路板调试的时候，经常需要用示波器打波形。有很多信号不一定预留了测试点，只能通过元器件的管脚来测量信号。
如果直接拿探针捅在元器件上，一只手捏着探针，另一只手操作示波器，很容易捅偏了，测量不到信号，或者导致元器件短路。
如果直接焊线出来，用探针很难压住，也很容易压飞了。（示波器有钩子，只测一根线的时候可以用钩子，但需要轮流测量好几根线的时候，钩子就不方便了）
可以剪几块铜箔贴在电路板上，再把信号用导线引出来，焊在铜箔上。这样就可以直接用示波器探针戳上去了，不会偏，不会短路，也不会测量不到。
（图上只画了一块铜箔，在多片铜箔、多个信号的轮流测量的时候，能够极大的提高测试效率。）
