应用场景
家用智能锁、出租屋智能锁、办公室智能锁等，需要共享开锁、手机开锁、时间段开锁的场景。
关键参数
工作时间：>1年（5000mAh内置锂聚合物电池，）
多种开锁模式：NB-IOT/GSM远程开锁、蓝牙BLE近距离开锁。
合作模式
购买产品：联系燚智能，零售或批发产品。
个性化定制：联系燚智能，可定制公司logo、外观彩印、个性化礼盒、专属软件APP界面等。
定制开发：联系燚智能，全新定制外观、硬件和软件。如果您有更多想法，我们都可以帮您实现！
更多信息，欢迎添加客服小E微信号：eeioecom
产品概述
市面上各种款式的智能门锁，在通信方式上，使用单一的蓝牙型产品居多，或者是2G+蓝牙的通信方式。
为了实现更好的功耗，更多的单位内连接的数量，本方案设计为N-IOT+蓝牙BLE通信的方式。
整体设计思路：当遇到家里老人，小孩忘记带钥匙，家里临时来比较重要的客人的时候。主人可以手机APP，远程控制门锁，通过NB-IOT的数据连接，服务器下发开门的指令，达到远程开锁的效果。
当主人正常回家时，也可以通过手机APP，蓝牙连接到门锁，实现开门的动作。
在NB-IOT或者蓝牙开锁的模式下，通过AES加密和特定的密码校验指令，实现远程连接的安全问题。
下面介绍一下整体方案的实现方法。
硬件框图

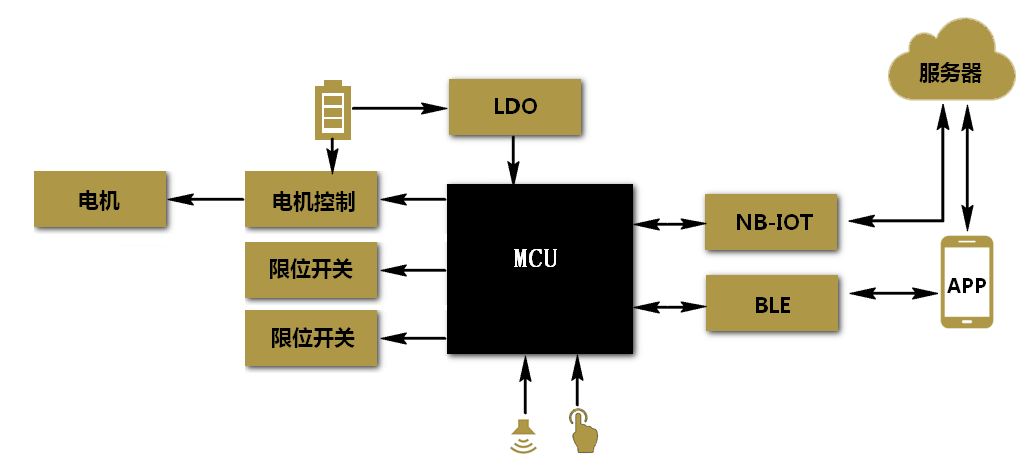

整个系统由STM8L作为主MCU，外挂有NB-IoT模块和BLE芯片，系统框图如下图所示：
功能及选型
MCU

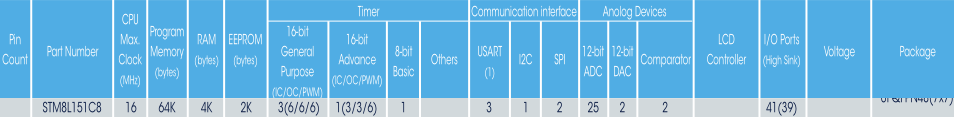

STM8L是ST专门为低功耗设计而推出的8位单片机，该型号配置如下图，满足于3个串口的需求，选用最小48引脚封装设计。
NB-IoT
NB-IoT(Narrow Band Internet of Things)基于蜂窝的窄带物联网，作为新一代的物联网通信方式， 其具有以下特点：
1.覆盖广且深，比GPRS覆盖增强20dB+，
2.强连接，50k用户容量，
3.功耗低，
4.成本低。
在智能门锁应用中，使用NB-IoT可以解决通信覆盖问题以及电量使用问题，可以几年不用更换电池，极大降低了维护成本。
本设计NB-IoT模块采用上海移远科技BC95模块，核心通信芯片是华为海思研发的首款 NB-IoT 物联网芯片，具有高集成度、低成本的特点。
蓝牙
蓝牙BLE用于实现与手机APP之间进行数据传输和ibeacon功能。本设备中采用BLE4.2，使用dialog芯片，该芯片在睡眠模式下功耗不到1uA。
门锁控制
智能车锁硬件结构直接使用的”P-Lock”，包括电机、限位开关。经测试，电机可以在2.5V以上驱动，3.6V锂亚电池完全可正常使用。
电池及功耗
本设计采用一次性的锂亚电池供电，功耗非常重要。为了把功耗降到最低，仅在需要远程开锁时，开启NB-IoT。其余时间使用蓝牙BLE。所以使用10000mAh电池可以使用2-3年。
