10倍变焦是怎么做的？OPPO Reno拆解，还有超强防水和散热
本期就带来OPPO Reno 10倍变焦版的拆解，通过拆解一窥这款机型搭载的鲨鱼鳍侧旋摄像头和潜望镜头的内部奥秘。
参数配置
SoC：高通骁龙855八核处理器 7nm工艺
屏幕：6.6英寸 Super AMOLED屏、分辨率2340x1080、像素屏占比93.1%
存储：6GB RAM+128GB ROM
前置：1600万像素
后置：4800万主摄+800万像素超广角+1300万像素潜望式长焦镜头
电池：4065mAh Li-ion电池
特点：VOOC闪充3.0、侧旋升降结构、10倍光学混合变焦
从Reno 10倍变焦版的BOM表中可以看出，该机的几乎所有元器件均是国外厂商提供的。如处理器、电源芯片和射频模组等元器件由高通提供，三星提供内存、闪存和屏幕，而意法半导体则提供传感器方面元器件。
摄像头方面，索尼提供了主摄和超广角镜头，主镜头和超广角镜头均支持OIS光学防抖。潜望式长焦镜头采用的则是三星的传感器，为1300万像素，但并没有像索尼主摄那样搭载光学防抖，仅仅支持棱镜防抖，这对长焦拍摄场景会带来一定影响。

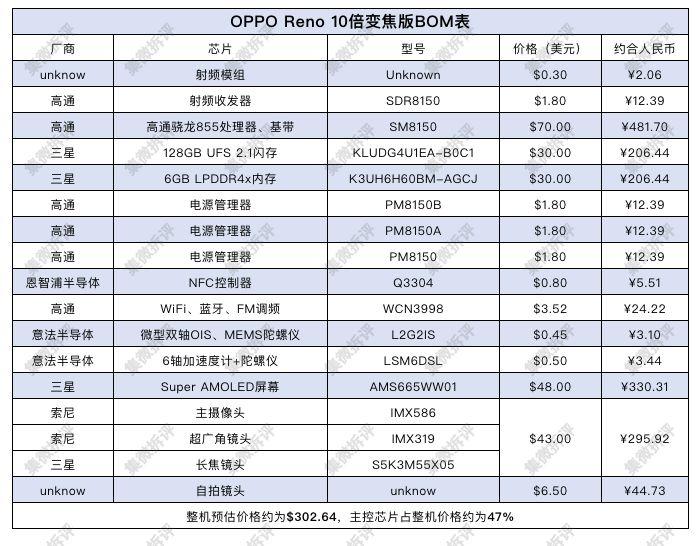

从成本上分析，Reno 10倍变焦版的元器件成本约为$302.64美元，约合人民币2082.74元，约占整机价格的47%左右。
拆解步骤
拆解前第一步先将塑料材质的SIM卡托取下，可以看到卡托上有防水胶圈，这表明Reno 10倍变焦版有一定的防水功能。
Reno 10倍变焦版因为后盖和内支撑是通过胶固定的，所以需要通过热风枪进行加热才可以将后盖打开，打开后可以发现后盖扬声器的位置贴有用来散热的石墨片。
Reno 10倍变焦版的主板盖与扬声器均通过螺丝固定，螺丝上贴有防拆标签，而扬声器和马达也是通过泡棉胶固定的。
内部电池有专用的防水胶纸保护，胶纸与内支撑之间由黑色双面胶粘连，拆卸电池的时候可通过绿色的塑料贴纸把手拆下。
电池拆卸之后，可以发现Reno 10倍变焦版的主板与副板均通过螺丝固定，而主板与副板则是通过软板连接。

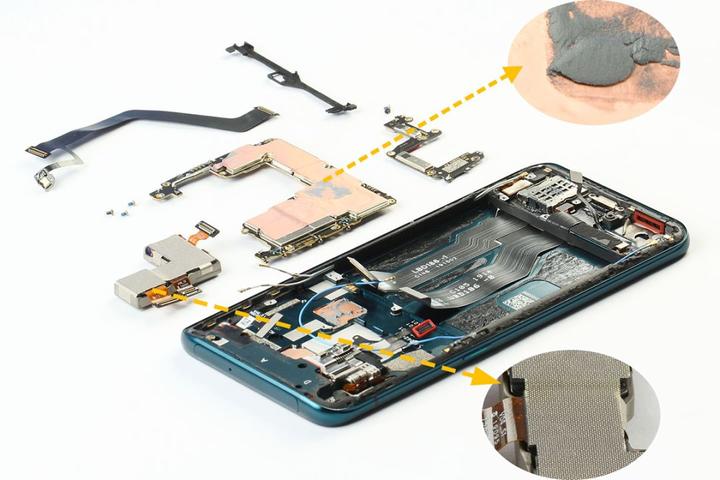

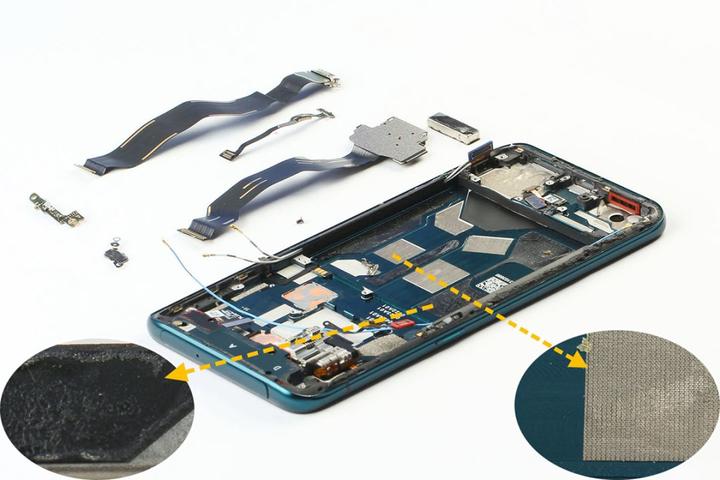

另外，主板上贴有铜箔和散热硅胶进行散热，后置摄像头贴有导电胶布。拆到这里，其实已经看到Reno 10倍变焦版整个侧旋升降结构了。
拆下通过导电胶布固定的USB软板与SIM卡托软板，可以看到机身的横向震动马达是通过黑色双面胶固定。
手机的射频同轴线是通过黑色胶布和凹槽固定的，前置摄像头与弹出模块则通过螺丝固定，而摄像头弹出模块通过黑色双面胶固定的。
Reno 10倍变焦版的主板盖与NFC通过石墨片固定，摄像头的激光对焦传感器则通过黑色双面胶固定。
最后来对屏幕进行拆解。通过拆解可以发现屏幕与内支撑通过黑色防水胶固定的，而且内支撑上贴有大量石墨片和铜箔，主要作用也是用来进行散热。

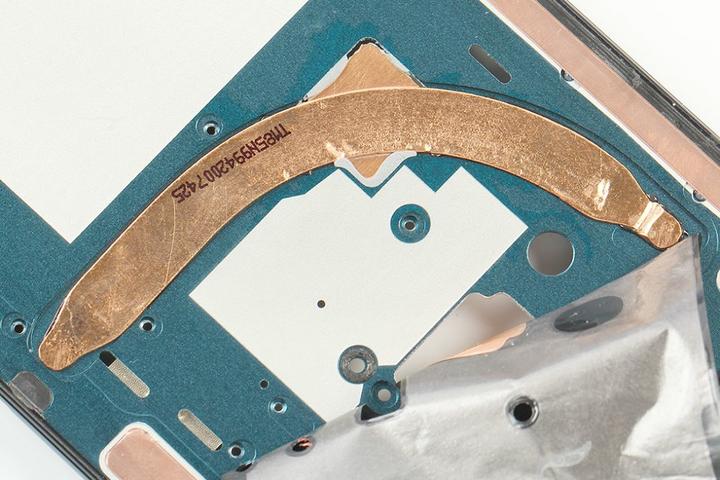

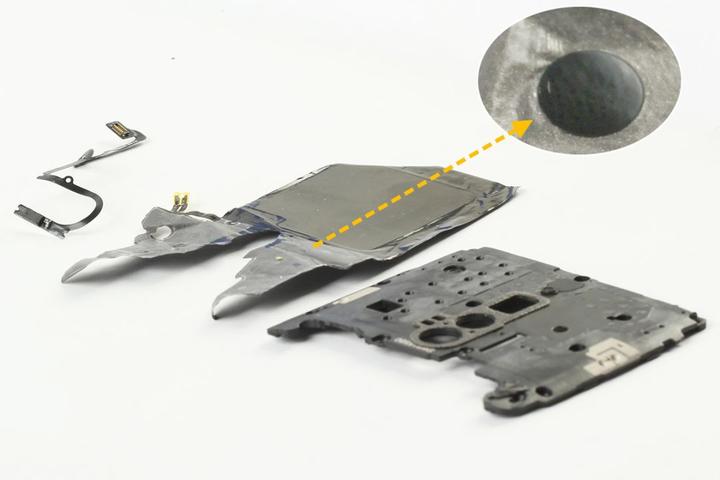

同时，该部分的石墨片和铜箔下还隐藏着导热铜管。
拆解亮点

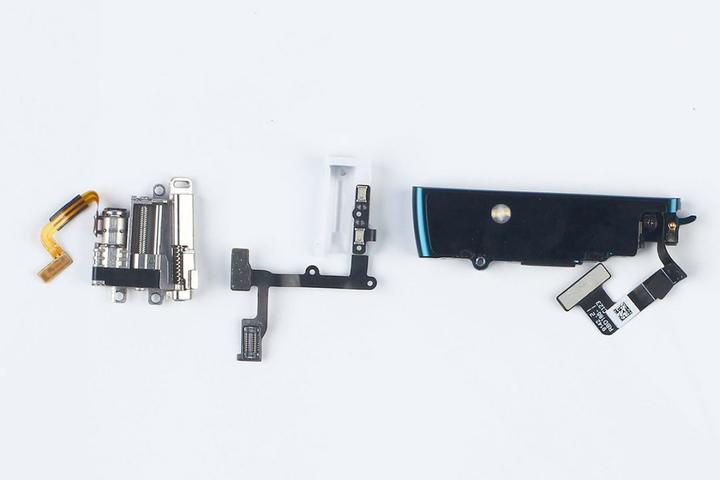

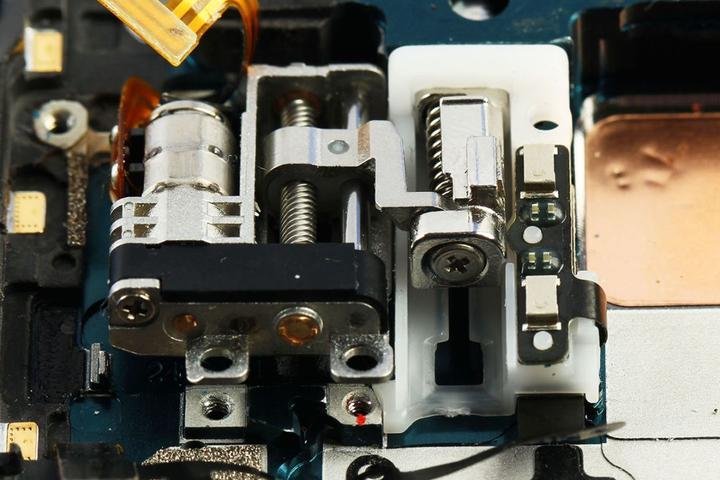

通过放大图可以看到，Reno 10倍变焦版的侧旋升降模块是通过螺旋步进电机带动金属块上下运动，随之完成前置摄像头的升降。这也是Reno 10倍变焦版金属中框技术含量最高的部分，因为这个升降摄像头的金属槽大量使用了精密CNC切割来保证模具的精密性，及升降过程中的契合。
另外，Reno 10倍变焦版的整个侧旋升降模块都是通过步进马达提供向上的推力，但多了一个轴心。

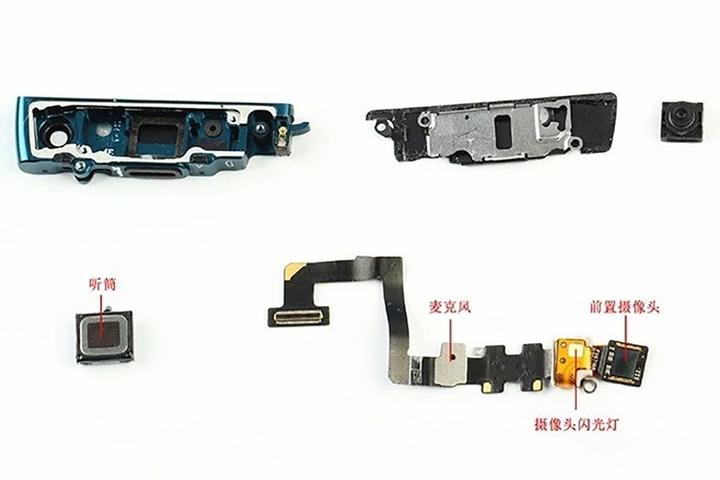

同时升降模组又集合了前置摄像头、柔光灯、听筒、麦克风、后置闪光灯的模组。
主要零部件
Reno 10倍变焦版屏幕采用了第六代康宁大猩猩玻璃屏面板6.6英寸，屏幕材质为Super AMOLED屏幕，分辨率为2340x1080像素。
Reno 10倍变焦版的主摄4800万摄像头采用的传感器型号为SONY IMX586，6片式镜头。800万超广角摄像头的传感器型号为SONY IMX319，6片式镜头。1300万潜望式长焦镜头传感器型号为Samsung S5K3M55X05，5片式镜头。
主板正面ic信息:
青色：前端模块
蓝色：Qualcomm-QDM2305-前端模块
洋红色：射频模块
橙色：Qualcomm-SDR8150-射频收发器
红色：Samsung-KLUDG4U1EA-B0C1-128GB闪存
黄色：Samsung-K3UH6H60BM-AGCJ-6GB内存
绿色：Qualcomm-SM8150-八核处理器
紫色：Qualcomm-PM8150B-电源管理芯片
草绿色：NXP-Q3304-NFC控制器
天蓝色：Qualcomm-WCD9341-音频编解码器
主板背面ic信息:
红色：低噪声放大器
黄色：Qualcomm-WCN3998- WiFi/BT芯片
绿色：Qualcomm-PM8150A-电源管理芯片
青色：Avago-AFEM-9617-功率放大器
蓝色：QORVO-QM77033-前端模块
天蓝色：STMicroelectronics-LSM6DSL-6轴加速度计+陀螺仪
洋红色：Qualcomm-PM8150-电源管理芯片
拆解总结
在拆解过程中，OPPO Reno 10倍变焦版整机通过29颗螺丝固定，采用的是常规的三段式结构，但内部结构非常紧凑，大量使用胶固定。
内部副板区域上的BTB接口位置都加有圈胶，主要作用是防止因为重摔而导致元器件连接部分的脱落。并采用了导热凝胶、石墨、铜管液冷三重散热技术，可见整机的散热做得十分优秀。
另外在防水方面，手机SIM卡托和耳机孔、USB、BTB接口都加入了防水胶圈，因此Reno 10倍变焦版还是具备一定的防水能力的。
最后，Reno 10倍变焦版内部最大的亮点是其侧旋升降摄像头结构，该结构通过步进电机带动金属模块来带动摄像头的升降。而潜望镜头采用的D-Cut镜片也能有效减少摄像头模组体积，在实现10倍的混合光学变焦同时又保持非常小的模组体积，可见Reno 10倍变焦版的设计和做工都是令人赏心悦目。（校对/Kelven）
