电蚊拍的电路图详解！电蚊的电压有3000V，会电死人吗？

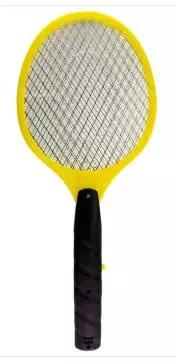

下面看看我们常见的一种电蚊拍，如下图，

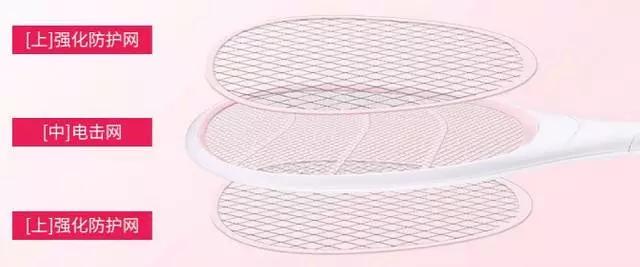

电蚊拍的网面一般有三层，两边外侧是防护网，中间才是电击蚊子的电击网。在按下按钮通电工作的时候，人手或其它导体不要伸进网面内部的电击网，就是安全的。但假如一不下心手指触摸到里层的电击网，又会怎么样呢？

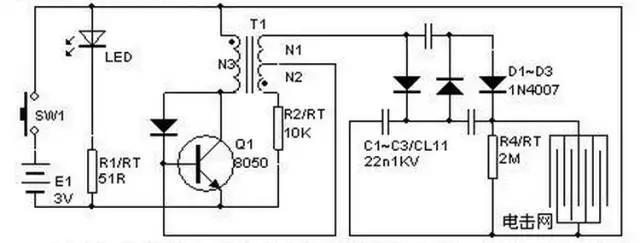

下面，我们来看看市面上出售的其中一种电蚊拍的电路图，其中有很多的电路元件我们还没有学过，如二极管、三极管、电容等，没关系，我们简单说一下这个电路的组成及作用。
这个电路从左到右，主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。最后把3V的直流电压，变成右侧的电击网上近3000V的空载电压，当蚊蝇触及高压电网时，虫体造成电网短路，即会被电流、电弧杀灼、击晕、击毙。

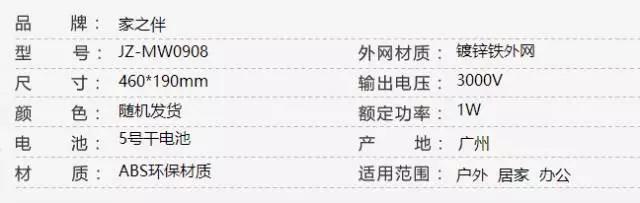

3000V的高压，假如是手指插入电击网形成短路，会不会使人触电而发生安全事故呢？一般也不会，因为这是一个高电压、低电流的电路，下面是这款电蚊拍的名牌，电源的能量小，功率低，其功率只有1W，假如放电电压为3000V的话，根据P=UI可知，电路中的电流大约为0.34mA，这个电流足以击晕蚊子，但不会对人体产生伤害，人体的平均安全电流为10mA。
由于我们学习到的电学知识很有限，只能这样通俗地解释了，更为专业的解释，等你大学学物理学的时候，会逐渐学到。
另外，顺便说明一下，人体接触到电，真正对人体造成伤害的是电流的大小及通电时间的长短，而不取决于电压。中学教材中提到的小于等于36V是人体安全电压，不够严谨，一般来说，通过人体的电流小于等于10mA是相对安全的，这里就不展开了。
