语音控制多媒音响

2018-02-22 15:52:11
燚智能硬件开发网

简介

Canary 方案是智能家庭助手的解决方案，可以解决所有家庭成员的各种任务需求。如：播放音乐或广播，讲一个笑话,显示视频和照片。设备的目的是取代传统的音频系统和机顶盒.设备是“Thin Client”,连接用户他的私人助理和各种应用程序和服务。此设备完全基于远场语音操控技术，解放双手，通过语音轻松的调取各类节目。

产品概述

功能简介

1、支持远场语音，6米内听懂你的任何指令。

2、支持HDMI1080P输出，miracast 无线视频同步技术。

3、支持HI_FI级的语音输出，低音浑厚，高音通透。

4、无线连：

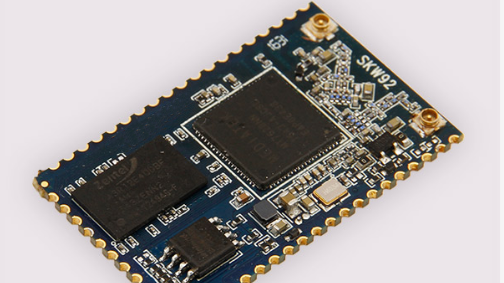

wifi 2.4g/5g，轻松连接家庭wifi，获取海量网络资源。

zigbee，作为智能控制器，连接家庭其他设别，如：窗帘，灯效。

Bluetooth4.2/BLE，连接手机配设备，同步日程安排等。

5、支持led灯整列等效，更具场景心情自由设定灯效果。

6、支持硬件mic mute，不用担心，你的秘密被“窃听”。

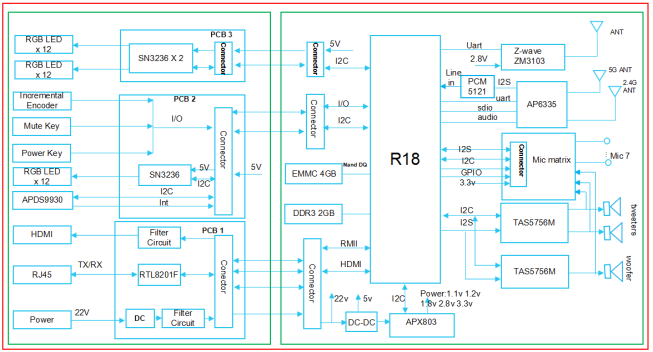

硬件框图

器件选型

处理器选型

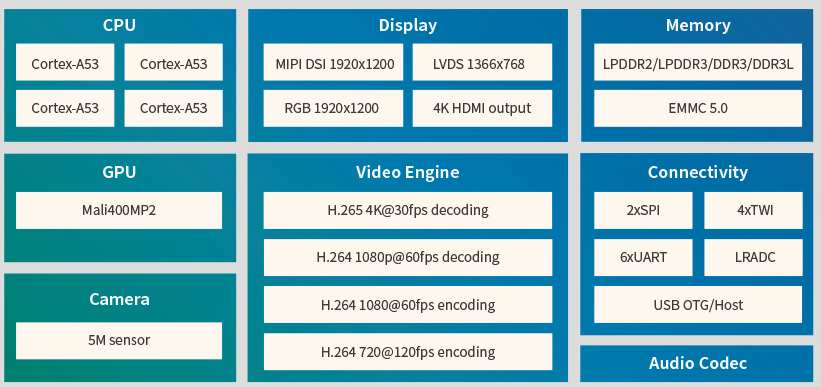

CPU选取全志R18 IOT处理器，R18是最新intelligentt处理器,提供一个强大的智能硬件产品操作能力,满足更多的需求复杂的算法操作。R18是基于8核cortex-A53。R18强有力GPU,它可以支持完全格式化的视频解码器包括h。H265265 4 k@30fps H264 1080p@60fps等等,它还支持H264编码器1080 p@60fps。它有很多的接口。如spi、usb、I2C、UART等。

EMMC/DDR

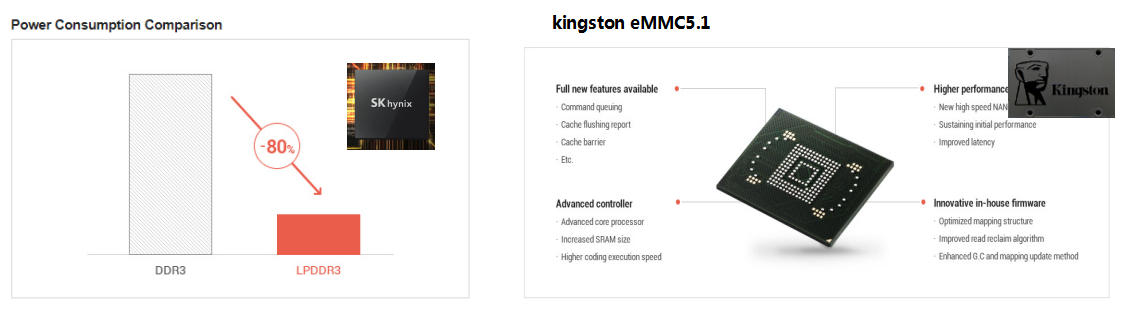

EMMC/ DDR 设计设计上主要采用了分离式的方式设计，降低成本。本案的设计中基础配置4GB（ROM）+2GB（RAM）;RAM采用HYNIX LPDDR3,因为它配备了低功率和高速度素质。在功耗上（室温内测试）相比较DDR3降低了80%以上，但在读写速度上比DDR3性能更有优势优势。EMMC 上选取Kingston的 EMMC 5.1 可以支持到HS400 mode 相比于4.5 版本读写速度更快。

Audio Part选型

audio 功放：本案设计是为用户提供 high-performance 听觉体验，在音频codec上使用两颗高性能闭环架构的数字功放TAS5782M，THD+N 达到 0.006 % (at 1 W, 1 kHz)SNR 可以做到 104 A-Wtd (Ref. to THD+N = 1%。两颗ic: 一颗负责高音处理，一颗负责低音部分处理，两颗IC音效单独调教，为用户带来一场听觉盛宴。

Mic 整列

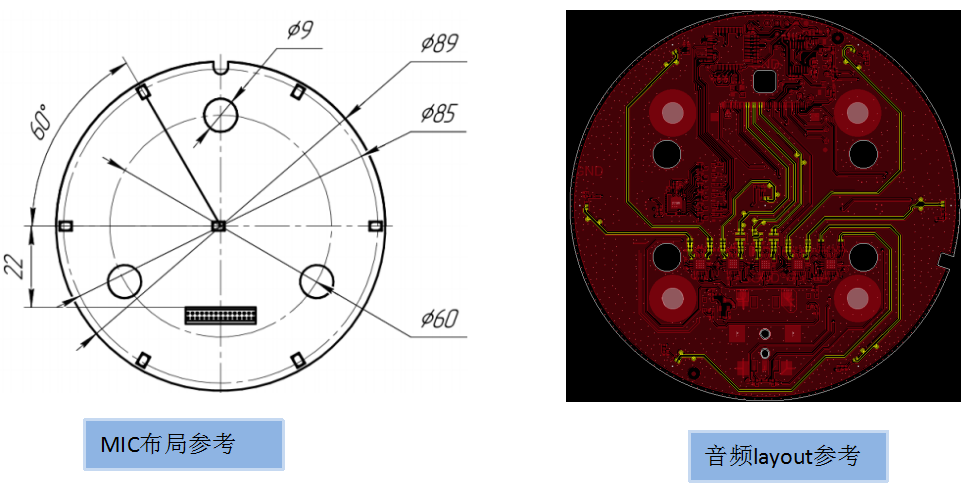

ADC选取: 拾音是本产品的“耳朵”，决定这能否带给用户良好体验？在mic整列的设计上，从结构，器件选取，layout等马虎不得。首先来看器件的选取： Mic整列部分采用7路mic采集，3路音频数据回采，在ADC需用了5颗高性能的ADC：TLV320ADC3101 ，每一颗可以支持两路的音频输入,其单路信噪比可以92-dBA ，sample rate 可以达96k,我们本案设计实际根据语音AEC算法和云端服务对语音数据的要求，将sample rate 固定在16k、24bit。LAYOUT布局MIC 摆放建议同一平面同一朝向，间距 4cm 到 10cm，下图为Mic 设计 ADC性能指标，layout 布局参考。
