本文针对硬件工程师和智能硬件开发者，用最简单的描述讲清楚电容触摸屏的工作原理和使用方法。
觉得有道理？ 左侧有“公众号”、“微信号”、“头条号”，随便你想加哪个都行！还不过瘾，直接Call我们吧！
手机触摸屏，不是只有一块屏
手机触摸屏，看起来就是一块玻璃，但是并不只是一层玻璃，有很多层。
能够感应到手指触摸的，是横竖两排金属线。（如下图）
有些手机屏摔碎了，但是还能触摸，这是因为虽然玻璃碎了，但是内层感应金属线还没有断。

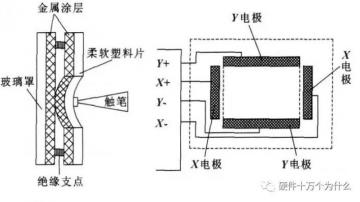

↑图：手机电容触摸屏的结构图
（注：并不是所有的手机触摸屏都是这样的，这是双层线路的，还有单层线路的，以及整合到LCD显示屏中的Incell和oncell方案，但是原理都是相同的。）
拿起手机看看？为什么没看到金属线呢？
因为这个金属线是透明的。这一层金属叫做ITO，相当于在玻璃上镀了一层非常薄的金属膜，把这些金属膜做成线路，就可以感应到手指了。
小编费了好大劲才拍出来这几根线，透明的线平时是看不到的
所以触摸屏看起来只是块玻璃，不像屏幕。
为什么手机的屏只有一块？看不到触摸屏呢？
因为透明的触摸屏和黑色的显示屏，是粘起来的，所以看起来就只有一块了。但如果拆开来看，会发现触摸屏和显示屏分别有自己独立的排线的。这两块完全独立工作，互不干扰。
手机外屏摔碎，内屏还能显示，就是因为两部分是分开的。
电容屏的“电容感应”，是什么东西？
大家都知道手机触摸屏叫做“电容屏”，但是很少有人说的清楚原理。有人说是热感应，也有说是人手带电的，这些说法都不对。
简单来讲，就是触摸屏的横竖两排感应线之间存在电容效应。人手（导体）靠近了，电容就改变了。触摸芯片就识别到了电容的改变。
硬件开发的时候如何设计电容触摸屏？
电容触摸的绝大部分工作都在触摸处理芯片中实现了，对外的接口很简单，通常只有6个脚：
VCC、GND、I2C-SCL、I2C_SDA、INT、RESET
当检测到触摸屏被按下后，触摸芯片向CPU发送一个中断信号，CPU通过I2C获取触摸的坐标值。电容触摸的实际应用就是这么简单。
I2C不会用？我们前面讲过：I2C 硬件和软件使用方法详解
不管是在单片机系统，还是Linux或Android系统中，使用触摸屏都非常方便。硬件接口少，软件实现简单。
